Ürüne Genel Bakış ve Uygulama Senaryoları
Ürüne Genel Bakış

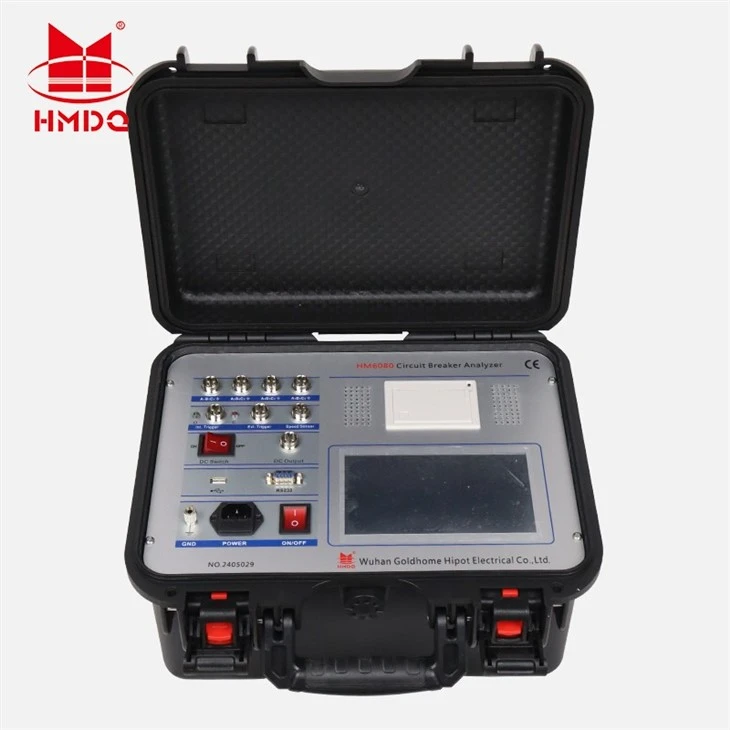

HM6080 Devre Kesici Analizörüis a special instrument which development and manufacture by our company for various high voltage switching action characteristic test, The comprehensive characteristic tester of high-voltage switch , namely, the mechanic characteristic tester, is according to the latest version of < high-voltage AC circuit breaker>Tasarım modeli olarak GB1984-2003, ÇHC'nin enerji endüstrisi standartlarının üçüncü kısmına atıfta bulunuyor
Temel Özellikler ve Avantajlar
1. inç renkli ekran, güneş altında çalışırken net bir şekilde görülebilmektedir. Menü işlemi, hızlı test arayüzü, tek-tuş işlemi, Çince ve İngilizce girişi destekler. 12 kanallı kırık durumu Çince olarak görüntülenir. Zaman, strok, hız ve dalga formu aynı ekranda görüntülenir. Belirtilen segmentin ortalama hızını analiz edin ve kolay görüntüleme için bunu vuruş eğrisi üzerinde işaretleyin.
2. makineye entegre çalışma güç kaynağı, site ikincil güç yok, kullanımı kolay. DC20 ~ 270V ayarlanabilir güç kaynağı, akım 20A sağlayabilir. Kısa devre koruma fonksiyonu. Kısa devre durumunda 1ms gerilim ve akım çıkışını durduracak ve operatörü devreyi kontrol etmeye yönlendiren bir bip sesi çıkaracaktır. Benzersiz çift devreli güç kaynağı tasarımı, kontrol devresinden birinin hasar görmesini veya kesilmesini, diğerinde de test edilebilmektedir.
3.Doğrusal sensörle donatılmış, ölü Açı dönüş sensörü olmayan 360 derece, özel sabit çok işlevli mafsallı, kurulumu çok uygun ve basittir. 30-1000mm doğrusal sensörün uzunluğu isteğe göre ayarlanabilir. Yalnızca sensörle donatılması gerekir ve programı değiştirmek için cihazın fabrikaya iade edilmesine gerek yoktur.
4. Ana bilgisayar, 100 grup test verisini, makinedeki gerçek-zaman saatini depolayabilir, arşivlenmesi kolaydır.
5. U disk arayüzü ve R232 arayüzü ile donatılmış, U diske kaydedilen veriler, analiz, kaydetme, yazdırma için bilgisayara yüklenen veriler, R232 arayüzü bilgisayarın çevrimiçi çalışmasına bağlanabilir (isteğe bağlı fonksiyon).
6. Dahili -parazit önleme devresi 500KV trafo merkezinde güvenilir bir şekilde kullanılabilir.
Ek Bilgiler
|
HM6080 Ana Ünite (dahili batarya ile) |
1 |
bilgisayar |
Ekranlı merkezi analizör. |
|
|
2 |
Güç Adaptörü (AC Şarj Cihazı) |
1 |
Ayarlamak |
Giriş: 100-240V AC; Çıkış: [örneğin, 12V DC]. |
|
3 |
Üç-Fazlı Zamanlama Test Uçları (Ağır Hizmet) |
1 |
Ayarlamak |
Yalıtımlı kelepçeli 6 kablo (3x Kırmızı, 3x Siyah). |
|
4 |
Güvenlik Topraklama Kablosu |
1 |
bilgisayar |
Büyük kelepçeli{0}ağır hizmet tipi kablo. |
|
5 |
Kesici Kontrol Kablosu |
1 |
bilgisayar |
Kesicinin kontrol devresine bağlanmak için. |
|
6 |
USB Kablosu (Tip-A'dan Tip-B'ye) |
1 |
bilgisayar |
PC iletişimi ve veri aktarımı için. |
|
7 |
Akım Probu (Bobinlerin Açılması/Kapatılması için) |
2 |
bilgisayar |
Akım sensörlerindeki-AC/DC kelepçesi. |
|
8 |
Dokümantasyon Kesesi |
1 |
Ayarlamak |
Aşağıdaki öğeleri içerir. |
|
Ürün No. |
Tanım |
Adet |
Birim |
Notlar |
|---|---|---|---|---|
|
9 |
Doğrusal Hareket Sensörü (Dize Potansiyometresi) |
1 |
bilgisayar |
örneğin 300 mm veya 500 mm strok. |
|
10 |
Seyahat Sensörü için Adaptör Çubuğu |
1 |
Ayarlamak |
Farklı kesici türleri için çeşitli konektörler. |
|
11 |
Manyetik Montaj Tabanı |
1 |
bilgisayar |
Sensörü çelik yüzeylere güvenli bir şekilde monte etmek için. |
|
12 |
Uzatma Çubukları ve Bağlayıcılar |
1 |
Ayarlamak |
Adaptör çubuğunun erişim alanını genişletmek için. |
|
13 |
İsteğe bağlı: Açısal Yer Değiştirme Sensörü |
1 |
bilgisayar |
Döner mekanizmalı kırıcılar için. |
Bakım ve SSS
Popüler Etiketler: devre kesici şalt cihazı test cihazı, Çin devre kesici şalt cihazı test cihazı üreticileri, fabrika
Teknik Özellikler
1. Zaman ölçümü:
12 doğal anahtarlama (kapanma) süresi
Açma (kapama) aşaması aynı anda değil
Farklı geçiş (kapanış) dönemleri arasındaki fark
Kapanış (açılış) Sekme süresi (geri dönme sayısı)
Dahili tetikleme test aralığı: 1 ms ~ 10000 ms, çözünürlük: 0,01 ms,
Harici tetikleme test aralığı: 1ms ~ 100000ms,
999 ms dahilinde çözünürlük: 0,01 ms, 1000-9999 ms: 0,1 ms ve 10000 ms üzerinde: 1 ms.
200 ms dahilinde doğruluk: %0,05± 0,1 ms
2. hız ölçümü: anlık ayrılma (anında kapanma) hızı
Atanan zaman dilimi (kontur segmenti veya açı segmenti) ortalaması
hız
3. hız ölçüm aralığı: 0,1 mm sensör 0,01-20,00 m/s,
345 derece açı sensörü 1 döngü/0,01 derece
4. Hareket ölçümü: Hareketli temasın hareketi (seyahat)
Kontak stroku (açık mesafe)
Aşırı seyahat
Aşma veya geri tepme vuruşu
5. Ölçüm aralığı: doğrusal sensör: 50 mm, ölçüm aralığı: 0-50 mm, çözünürlük: 0,1 mm.
Herhangi bir uzunlukta isteğe bağlı 100-1000 mm doğrusal sensör.
Kodlayıcı: 345 derece Döndürme sensörü, ölçüm
aralık: 0-1000mm, çözünürlük:0,1о.
9. Harici tetikleme voltajı: AC/DC10-300V, akım 120A'dan az veya eşit
10. anahtarın ölçüm aralığını ayırma
(1) Gerilim çıkışı: DC20-270V (ayarlanabilir)
(2) Akım çıkış süresi: 0,01~10 sn (ayarlanabilir)
(3) Kırılma sinyali maksimum toplama süresi: 10s
(4) Ölçülebilir kırılma kapanması, ayrılma süresi, üç-faz a senkronizasyonu, sıçrama süresi ve frekans.
11. ana bilgisayar hacmi: 360×260×170mm
12. çalışma ortamı: -20 derece ~+50 derece
13. bağıl nem: %90'a eşit veya daha az
