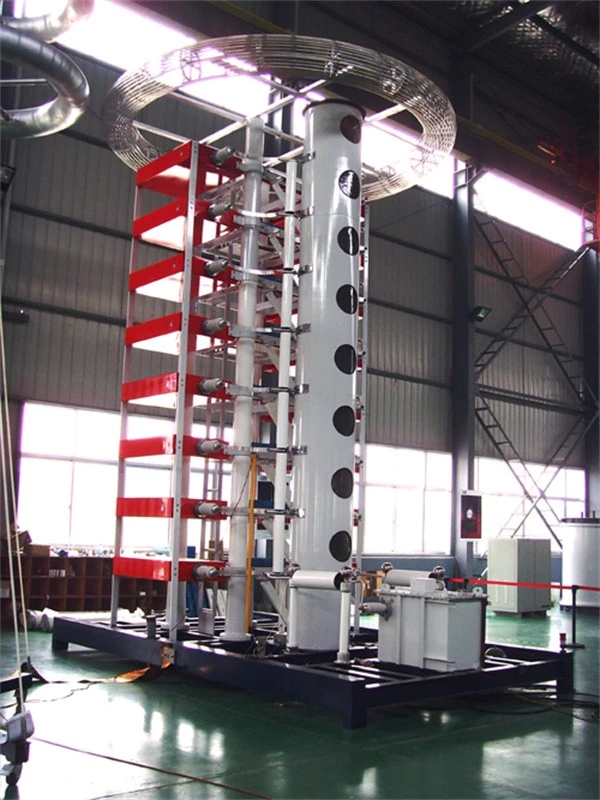

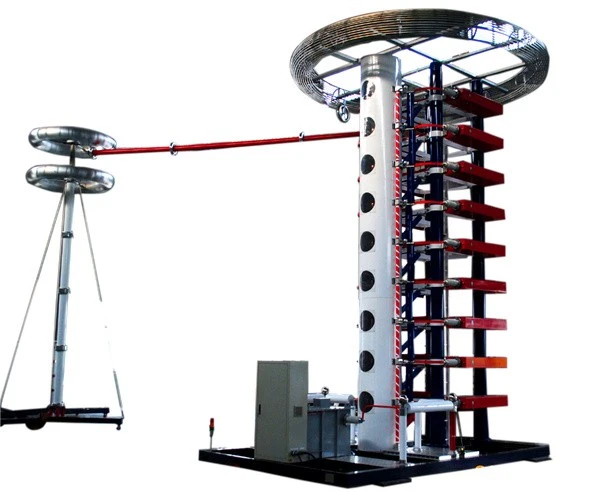

Darbe Gerilimi Marx Jeneratörü

HMCJ-1600kV/160kJ darbe gerilimi jeneratörü, hava boşlukları, süspansiyon cam izolatörler, kompozit izolatörler ve burçlar gibi test numuneleri üzerinde tam{-dalga, çalışma dalgası ve kesik dalga darbe gerilimi testleri dahil olmak üzere standart yıldırım darbe gerilimi testlerini-yürütmek için uygundur.

1. Nominal voltaj: 1600kV
2. Nominal aşama voltajı: 200kV
3. Nominal şarj voltajı: 200kV
4. Anma enerjisi: 160kJ
5. Toplam darbe kapasitansı: 0,125 µF (darbe kapasitörü başına 2,0 µF/100 kV, toplam 16 ünite)
6. Aşamalar: 8 aşama
7. Minimum çıkış voltajı: %10 Un
8. Şarj voltajı dengesizliği:<±1.0%
9. Senkronizasyon aralığı: %20
10. Senkronize deşarj arıza oranı:<2%
11. Ateşleme aralığı: %10 -%100 Un
12. Darbe gerilimi dalga biçimi parametreleri
1) Standart yıldırım dalgası:
Yükselme süresi: %1.2 30 sn
Düşme zamanı: %50 20 s
Tepe sapması: %3
Tüm darbe voltajı dalga biçimi parametreleri ve sapmaları GB311 ve GB16927 standartlarına uygundur.

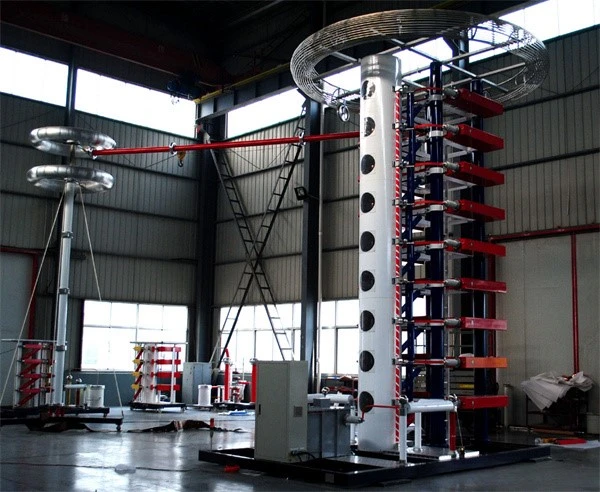

1) Ana yapı, stabil bir birinci-düzey düzeneği oluşturmak üzere harici olarak monte edilmiş iki kapasitöre paralel olan dört flanşlı çelik bir çerçeve içeren, Alman Yüksek Voltajlı H-tipi dört-sütun tasarımını benimser. Ana ekipman, istiflenmiş bir kule konfigürasyonunda düzenlenmiş sekiz seviyeden oluşur ve genel yapısal stabiliteyi sağlarken kolay sökme, inceleme ve bakıma olanak tanır.

2) Ana gövde, sabit-akım voltaj regülasyonuna sahip iki taraflı simetrik bir sabit-akım şarj yöntemini kullanır. Gerilim sıfırdan ayarlanan değere kadar sürekli olarak ayarlanabilir. Şarj güç kaynağı, anlık ateşleme deşarjı sırasında otomatik olarak kapanarak şarj transformatörünü ve voltaj düzenleme sistemini korur. Doğrultucu silikon yığını, yağa batırılmış bir transformatörün içine-yerleştirilmiştir ve etkili uzamsal boyutları azaltan entegre bir yükleme ve düzeltme ünitesi oluşturur. Her seviyenin nominal voltajı 200kV'dur;

3) Ana gövde, 8-seviyeli kule-tipi bir yalıtkan destek yapısına sahiptir. Her seviyede iki adet MWF100kV-2,0μF demir mahfazalı yağa batırılmış darbe kapasitörleri, şarj dirençleri, ön kenar dirençleri, arka kenar dirençleri ve ateşleme kıvılcım aralıkları bulunur. Yıldırım dalgaları üretilirken uygun ön kenar dirençleri, arka kenar dirençleri ve seviyeleri seçilir;

4) Her darbe kapasitörünün değeri 2.00.05F, 100kV olup, kompozit film yağına batırılmış- izolasyona sahiptir. Doğal endüktans 0,2H'dir ve kapasitör kurşun burçları 15 kg'lık dikey çekme kuvvetine dayanabilir.

1 Kararlı ve Güvenilir Kontrol İşlevselliği

Kapsamlı endüstriyel kontrol uygulamaları, ana kontrol ünitesi olarak bir PLC kullanmanın önemli avantajlar sunduğunu göstermektedir: güçlü parazit önleme özelliği, düşük çevresel gereksinimler, mükemmel stabilite ve yüksek güvenilirlik. Rasyonel sistem yapılandırması, kapsamlı koruma önlemleri, entegre mekatronik tasarım felsefesi ve yüksek-kaliteli bileşenlerin seçimi ile birleştiğinde, PLC kapalı-döngülü güçlendirme kontrol yöntemi yüksek hassasiyet ve tekdüzelik elde eder. Programlama, sesli ve görsel alarmlar gibi özellikleri bir araya getirerek sistemin kapsamlı işlevselliğini daha da artırır.

2 Mükemmel Sistem Genişletilebilirliği

Bir ana PLC ve izleme bilgisayarından oluşan temel konfigürasyon, donanım yükseltmelerini ve yazılım değiştirmeyi kolaylaştırır. Birleşik bir ölçüm-kontrol sistemi oluşturmak için şok dalga biçimi bilgisayar ölçüm ve analiz sistemleriyle kolayca entegre olur ve darbe voltajı testlerinin çevrimiçi kontrolünü ve gerçek-zamanlı veri işlemeyi mümkün kılar.

3 Kullanıcı-Kolay Kullanım

Sistem, operatörler için kullanım kolaylığı sağlayan, açıkça organize edilmiş panel düzeni ve operasyonel komutlar içeren sezgisel bir arayüze sahiptir.

4 Temel Sistem Yapılandırması

Siemens Smart200 Serisi Programlanabilir Lojik Denetleyici (PLC)

Endüstriyel Kontrol Bilgisayarı (LCD Ekran)

Fonksiyonel Devre Kartı

Tristör Gerilim Düzenleme Ünitesi

Ateşleme Darbe Amplifikatörü

TEK TDS 3012 Dijital Osiloskop (Hafıza Uzunluğu: 10k)

Renkli Mürekkep Püskürtmeli Yazıcı

Yüksek-Performansa Özel Yüksek-Voltaj Zayıflatıcı

Veri Analizi Yazılım Paketi ve Kontrol Yazılım Paketi

İzole Saflaştırılmış Koruma Güç Kaynağı

PLC Operasyon Kontrol Kabini, Bilgisayar İş İstasyonu

Fiber Optik İletim Kablosu, Ölçüm Kablosu ve Veri İletim Kablosu
