Ürün Açıklaması
Ürüne Genel Bakış

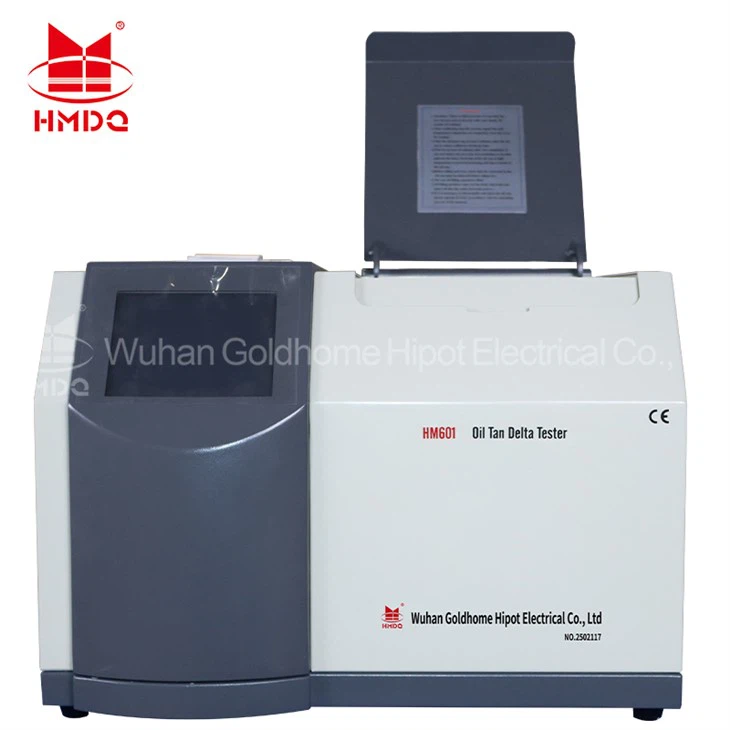

HM601 Otomatik Hassas Yağ Dielektrik Kaybı Test Cihazı, GB/T 5654-2007 "Sıvı Yalıtım Malzemelerinin Bağıl Geçirgenlik, Dielektrik Kayıp Faktörü ve DC Direncinin Belirlenmesi" standardına uygun olarak tasarlanmış ve üretilmiştir. Yalıtım yağı gibi sıvı yalıtım ortamlarının dielektrik kayıp faktörünü ve DC direncini ölçmek için kullanılır. Entegre bir yapıya sahiptir. Dielektrik kaybı yağ kabı, sıcaklık kontrol cihazı, sıcaklık sensörü, dielektrik kaybı test köprüsü, AC test güç kaynağı, standart kapasitör, yüksek-empedans ölçer ve DC yüksek voltaj kaynağı gibi temel bileşenleri entegre eder.
Teknik Özellikler
|
Parametre Adı |
Parametre Değeri |
||
| Güç kaynağı voltajı | AC 220V±10% | ||
| Güç frekansı | 50Hz/60Hz ±%1 | ||
| Ölçüm aralığı | Kapasitans 5pF-200pF; Göreceli geçirgenlik 1.000-30.000;
|
||
| Ölçüm doğruluğu: | Kapasitans ±(%1okuma+0.5pF);Bağıl geçirgenlik±%1okuma;
|
||
| Puanlar ve ayırt edici oran: | kapasitans 0,01pF; Bağıl geçirgenlik 0,001;
|
||
| Sıcaklık ölçüm aralığı | 40-120 derece | ||
| Sıcaklık ölçüm hatası | ±0,5 derece | ||
| AC voltajı: | 200-2200V Sürekli ayarlanabilir, frekans 50 hz | ||
| DC test voltajı: | 0-500V Sürekli ayarlanabilir | ||
|
Güç Tüketimi |
|
||
| Genel Boyut | 460mm× 370mm×330mm | ||
| Toplam tutar | 25kg |
Panel Açıklaması
Panel Detayları:
Şekil 1 gösterge ekranı
Şekil 2 alet tarafı
Cihazın arkasındaki Şekil 3
Şekil 4 yağ kabı ekranı
Şekil 5 yağ kabı
Operasyon Adımları
1. Yağ kabını yağ kabı yuvasına temizleyip test kablosunu bağlayın (şekil 5'te gösterildiği gibi).
2. Başlatılıyor
Güç anahtarını açın, ana menüde sıvı kristal ekran (şekil 6) gösterilir.
Şekil 6
3.Test koşulları
"Testi başlat" parametresi Ayarlar ekranına girin (şekil 7).
Şekil 7
(1) Parametrelere Giriş:
AC Gerilimi: AC 200~2200V
DC Gerilim: AC 0~500V
Test sıcaklığı: 0-120 derece
Test tipi: Numuneler veya boş kap
Dielektrik kayıp faktörü: Açık yeşil, seçildiğinde [test]; Test olmadan koyu yeşil.
DC direnci: Açık yeşil, seçildiğinde [test]; Testsiz koyu yeşil.
(2)Parametre ayarlama yöntemi
Aşağıdaki gibi "Ac test voltajı" açılır klavye arayüzüne- basın (şekil 8). Klavye giriş verileri üzerinde. Giriş kapsamı dışında.
Şekil 8.
[DC test voltajına] veya [T'ye göretahmini sıcaklık] tuşu,Giriş [ ile aynı adımlarAc test voltajı] yöntemi.
[ olarak ayarlandığındaTest türü ] [örnekler] numuneleri test ettikten sonra.
[Test türü] [boş bardak] olarak ayarlandığında, boş bardağı test ettikten sonra.
(3) Dielektrik kayıp faktörü.
Açık yeşil, seçildiğinde [test];Koyu yeşil test değildir, dokunmatik ekranla ilgili konum anahtarına basın.
(4)DC direnci.
Açık yeşil, seçildiğinde [test];Koyu yeşil test değildir, dokunmatik ekranla ilgili konum anahtarına basın.
Basmak [testi başlat], ayarlanan parametreler testine göre test arayüzüne girin.
Basmak [doğrudan test], test arayüzüne girin, ısıtma işlemini doğrudan ayarlanan parametrelere göre atlayın Ayarlar. [ tuşuna basın.çıkış]Ana menüye dönmek için.
(5)Geçmiş veriler
"Geçmiş verileri"ne basın,{0}}klavye arayüzünü aşağıdaki gibi açın (şekil 9).
Şekil 9
Basmak"yukarı ve aşağı düğmesi"okumak için.
Basmak"baskı"Geçerli sayfa numarasını yazdırmak için.
göre"boşaltılacak veriler", boş depolama geçmişi verileri.
Basmak"çıkış"mevcut arayüzden.
