Ürünler Videosu
HMDQ HM5002 1020A DC Direnç Test Cihazı Açıklama Videosu
Ürünler Parametresi
1. Çıkış akımı:10A, 5A, 1A, 100mA, 10mA, 1mA, otomatik;
2. Aralık:
0,5mΩ-1,6Ω (10A dişli)
20mΩ-3,2Ω (5A dişli)
100mΩ-16Ω (1A dişli)
16Ω-100Ω (100mA dişli)
100Ω-2kΩ (10mA dişli)
2kΩ-100kΩ (1mA dişli)
3. Doğruluk:± (%0,2+2 karakter);
4. Çözünürlük:0.1μΩ;
5. Çalışma sıcaklığı:-20 ila 40 derece;
6. Ortam nemi:%80 bağıl nemden az veya buna eşit, yoğunlaşma yok;
7. Yükseklik:1.000 m'ye eşit veya daha az
8. Çalışma güç kaynağı:AC220V±10% 50Hz±1Hz; 24VDC/6Ah lityum pil;
9. Boyut:323*275*135mm;
10. Ağırlık:4.75 kg.
Test ve çalıştırma yöntemi
(I) Kabloları test edin
A. Tek-fazlı ölçüm yöntemi, aşağıdaki şekle bakın:
Şekil 1
B. Manyetik yardım yönteminin kablolaması için Şekil. 2 ~ 4'e bakın (Y için geçerlidir)(N)-d-11 bağlantı grubu).
Şekil 2
Şekil 3

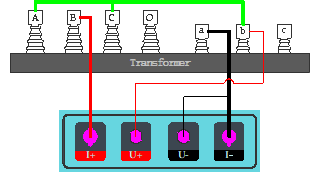

Büyük-kapasiteli transformatörlerin düşük-gerilim tarafı ölçümü için, DC direnç test cihazının maksimum akımı nispeten küçüktür. Alternatif olarak, ölçüm sürecini hızlandırmak için manyetik-destekli ölçüm seçilebilir.Yukarıdaki Şekil 2, Şekil 3 ve Şekil 4, sırasıyla alçak gerilim Rac, Rba ve Rcb'yi ölçmek için kablolama yöntemini göstermektedir.
2. İşlevsel çalışma talimatları:
(1) Ana arayüz: Güç anahtarını açın, cihazı başlatın ve ana menüye girin. Arayüz dört seçenek görüntüler: "Direnç Testi", "Kayıt Sorgusu", "Zaman Düzeltme" Ve "Sistem Ayarları". Kullanım koşuluna göre ilgili çalışma seçeneğini seçin. Başlatma arayüzü aşağıdaki gibi gösterilir:

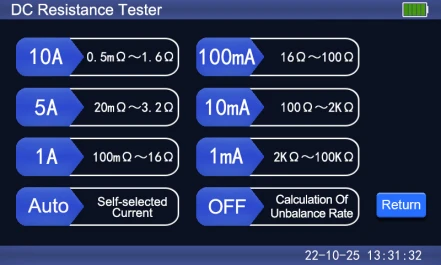

(2)DC direnç testi:Başlangıçtan sonra ana menü arayüzüne girin, "Direnç TestiAşağıdaki şekilde gösterildiği gibi mevcut seçim arayüzüne girmek için " menüsü. Öncelikle her bir mevcut dişlinin aralığını kontrol edin ve ardından test edilen nesnenin gerçek boyutuna göre uygun test akımını seçin. Test edilen nesnenin direnç değeri net olmadığında,Otomatik Testseçilebilir ve cihaz, test edilen nesnenin direnç değerine göre test için uygun çıkış akımını otomatik olarak seçecektir.

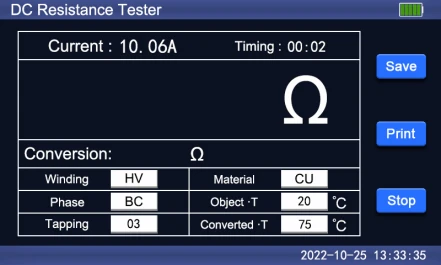

Gerekli mevcut dişliye tıkladığınızda cihaz, test arayüzüne girmek için test komutunu yürütür. Test akımı stabil bir şekilde şarj edildikten sonra LCD aşağıdaki şekilde gösterildiği gibi görüntülenir:
