Herkese merhaba, ben AB Electrical Testing Instruments'tan Jake ve bugün iş alanımızda her zaman ortaya çıkan bir soruyu ele alıyoruz: 3 fazlı bir TTR (Dönüş Oranı) Transformatör Dönüş Oranı Test Cihazı, yüksek voltajlı ortamlarda gerçekten kendini koruyabilir mi? Elektrik şebekesi, trafo merkezi veya endüstriyel trafo bakımı oyunundaysanız, bunu kesinlikle düşünmüşsünüzdür; çünkü yüksek voltajlı alanlar sizin ortalama atölyeniz değildir. Her ekipmanın ışıkları açık tutacak (ve plansız bir kesinti stresinden kaçınacak) kadar güvenilir, emniyetli ve doğru olması gereken 11kV, 33kV, hatta 132kV ve üzeri gerilimlerden bahsediyoruz. Hadi bunu açıklayalım, gözlerinizi parlatacak sıkıcı mühendislik jargonu yok.
İlk olarak, 3 fazlı bir TTR test cihazının ne yaptığı konusunda aynı sayfaya geçelim, çok hızlı. Bir transformatörün birincil ve ikincil sargıları arasındaki sarım oranını kontrol eder, değil mi? Bu, ya yap ya da boz, çünkü riskli bir oran, transformatörün tasarım spesifikasyonlarının dışında çalıştığı anlamına gelir; bu da aşırı ısınmaya, izolasyon hasarına ve hatta yıkıcı bir arızaya yol açabilir. Yüksek gerilim transformatörleri şebekenin en güçlü yükleridir; uzun mesafeli iletim için gerilimi yükseltir, ardından ticari ve konut kullanımı için düşürürler. TTR'leri kapalıysa, güç kalitesi tankları ve on binlerce (belki milyonlarca) kesintiye bakıyorsunuz. Yani soru sadece "kullanılabilir mi?" değil, "yüksek voltaj ortamında sorunlara yol açmadan doğru şekilde kullanılabilir mi?"
Yüksek gerilim ortamlarındaki en büyük engelle başlayalım: elektrik yalıtımı ve güvenlik. Bu alanlar yüksek voltajla doludur, bu nedenle getireceğiniz test ekipmanının yalnızca duvar prizine takılmaması değil, bununla başa çıkabilecek şekilde tasarlanması gerekir. İyi 3 fazlı TTR test cihazları (AB'de tasarladıklarımız gibi), test devrelerini transformatörün yüksek voltaj tarafından izole eden yerleşik yalıtımla birlikte gelir. Bu, kabloları 132kV'luk bir transformatörün terminallerine kelepçelediğinizde, test cihazının kendisinin bu yüksek voltajı dizüstü bilgisayarınıza veya onu çalıştıran teknisyene geri beslemediği anlamına gelir. Durun ama bu yeterli mi? Bazı ucuz, giriş seviyesi TTR test cihazları yalıtım konusunda işin kolayına kaçıyor, dolayısıyla yalnızca düşük voltajlı, iç mekan kullanımı için derecelendirilmişler; yüksek voltajlı bir transformatörü test etmek için asla bir trafo merkezine götürmezsiniz. Ancak tedarik ettiğimiz yüksek kaliteli 3 fazlı TTR modelleri, özellikle yüksek gerilimli dış mekan veya trafo merkezi çalışmaları için tasarlanmış CAT IV ve hatta CAT V ortamları için derecelendirilmiştir. Bu sadece bir sayı değil; CAT V, yüksek gerilim alanlarında tartışmasız olan devreleri kızartmadan anahtarlama veya yıldırımdan kaynaklanan geçici dalgalanmaları kaldırabilecekleri anlamına gelir.
Sıradaki: doğruluk. 3 fazlı bir transformatörü test ederken, oranın üç fazın tamamında hassas olmasına ihtiyacınız vardır; fazlar arasında %0,5'lik bir farklılık bile bir tehlike işaretidir. Ancak yüksek voltaj ayarlarında ortamda elektrik gürültüsü var. Bir düşünün: Trafo merkezi, test okumalarını bozabilecek elektromanyetik girişim (EMI) yaratan, vızıldayan diğer ekipmanlarla dolu. Düşük seviyeli bir TTR test cihazı, uygun gürültü filtrelemeye sahip olmadığı için burada çöp verileri alacaktır. 3 fazlı TTR test cihazlarımız, bu gürültüyü kesmek için diferansiyel sinyal işleme ve korumalı test uçları kullanır; böylece 132kV trafo merkezinde bile saniyeler içinde güvenilir, tekrarlanabilir okumalar alırsınız. Müşterilerden bu üniteleri 220kV'lik bir trafo merkezinde eski eski TTR araçlarıyla yan yana test etmesini sağladık ve bizimki, eskilerin kaçırdığı %0,3'lük bir faz farklılığı yakaladı; bu, dengesiz yüke ve transformatörde aşırı ısınmaya neden olabilecek bir şeydi. Buradaki gerçek kazanç budur: Test cihazı yalnızca yüksek voltajlı alanlarda çalışmaz, aynı zamanda sorunları gerçekten önleyecek kadar iyi çalışır.
Durun, peki ya yüksek gerilim transformatörlerine özel protokolleri test etmeye ne dersiniz? Çoğu yüksek gerilim transformatörü yağa batırılmıştır, değil mi? Büyük ve hantaldırlar ve genellikle güç kaynaklarının sınırlı olabileceği uzak trafo merkezlerine kurulurlar. 3 fazlı TTR test cihazlarımız taşınabilirdir; 8 saatten fazla dayanabilen şarj edilebilir lityum iyon pillerle çalışırlar, bu nedenle jeneratörü sahaya sürüklemeniz gerekmez. Bu, ezber bozan bir gelişme çünkü pek çok uzak trafo merkezinde kolayca erişilebilen AC gücü bulunmuyor. Ayrıca, hem yükseltici hem de düşürücü transformatörleri test edebilirler; bu da tam olarak yüksek gerilim iletim ağlarında bulacağınız şeydir. Ama bekleyin, TTR testi tam transformatör sağlık kontrolünün sadece bir kısmı, değil mi? Sadece dönüş oranında durmak istemezsiniz. Bu nedenle kataloğumuzda, yüksek gerilim trafo bakımı için 3 fazlı TTR test cihazlarıyla mükemmel şekilde eşleşen başka araçlar da bulunmaktadır. Örneğin, Transformatör Kısa Devre Empedansı Ölçüm Test Cihazı, yüksek gerilim transformatörlerinde kısa devreden sonra ortaya çıkabilecek bir diğer kritik arıza olan sargı deformasyonunu kontrol etmenize olanak tanır. Ayrıca, yüksek voltajın izolasyonu hızlı bir şekilde eskitebilmesi nedeniyle çok önemli olan izolasyon kalitesini ölçmek için Transformatör Dielektrik Kayıp Test Cihazımız da bulunmaktadır. Yüksek voltajlı bir şebeke transformatöründe tam bir denetim yapıyorsanız, bir TTR test cihazı ve diğer araçları yanınıza almak, tüm temelleri kapsadığınız anlamına gelir.
Ama durun, burada uyarılar var. Eski bir 3 fazlı TTR test cihazıyla herhangi bir yüksek gerilim transformatörünün yanına gidip bundan kurtulamazsınız. Öncelikle test cihazının voltaj aralığının transformatörün nominal voltajıyla eşleştiğinden emin olmalısınız. 50kV'a kadar derecelendirilmiş bir test cihazı, 132kV'luk bir transformatör üzerinde çalışmayacaktır; bu kadar basit. İkinci olarak, test cihazının yerleşik yalıtımı olsa bile kilitleme/etiketleme (LOTO) prosedürlerini takip etmeniz gerekir. Yüksek voltajla çalışmak her zaman tehlikelidir, dolayısıyla test cihazı bir araçtır, uygun güvenlik protokollerinin yerine geçmez. Üçüncüsü, test cihazını düzenli olarak kalibre etmeniz gerekir. Yüksek voltajlı ortamlarda, sıcaklık dalgalanmaları (dış mekandaki trafo merkezleri yazın aşırı ısınır ve kışın donar) kalibrasyonu etkileyebilir, bu nedenle okumaların doğru kalması için yıllık (hatta altı aylık) kalibrasyon tartışılamaz. Tüm test uzmanlarımız için kalibrasyon hizmetleri sunuyoruz, dolayısıyla bunu kendi başınıza çözmenize gerek yok.
Başka bir yaygın soru: Yüksek voltajlı ortamlarda canlı transformatörleri 3 fazlı TTR test cihazıyla test edebilir misiniz? Bekle, çoğu TTR testi enerjisi kesilmiş transformatörlerde yapılır, değil mi? Çünkü canlı transformatörleri test etmek çok daha tehlikelidir ve aktif voltaj nedeniyle doğru okumalar almak daha zordur. Ancak düşük akımlarda canlı TTR testi yapabilen bazı gelişmiş TTR test cihazları (modellerimiz dahil) vardır; bu, enerji verilmiş yüksek gerilim transformatörlerini kapatmadan hızlı kontroller için kullanışlıdır. Bu, şebeke operatörleri için büyük bir artı, çünkü bir trafonun kapalı olduğu her dakika, gelir kaybı anlamına geliyor. Canlı TTR test özelliğimiz, güvenlik kurallarına uyduğunuz sürece hizmeti kesintiye uğratmadan oran okuması yapmanızı sağlar. Teksas'ta bir kamu hizmeti müşterimiz, yaz talebinin en yoğun olduğu dönemde bu özelliği kullanarak, kendilerine 100 bin dolardan fazla gelir kaybına yol açacak planlı bir kesintiyi önledi. Bu, yüksek voltajlı çalışmalar için bile iyi bir 3 fazlı TTR test cihazına yatırım yapmayı değerli kılan gerçek dünya değeri türüdür.
Durun, zorlu yüksek voltajlı ortamlarda uzun süreli kullanımdan bahsedelim. Trafo merkezleri tozlu, nemli ve hava şartlarına açık olduğundan test ekipmanının dayanıklı olması gerekir. 3 fazlı TTR test cihazlarımız IP65 derecesine sahiptir, yani toz geçirmezdirler ve su püskürtülmeye karşı dayanıklıdırlar; bu da dış mekan trafo merkezleri için mükemmeldir. Toz ve rüzgarın sürekli sorun teşkil ettiği madencilik operasyonlarına (işleme tesisleri için yüksek voltaj transformatörleri bulunan) ve rüzgar santrallerine birimler gönderdik ve yıllar süren kullanımdan sonra hala kusursuz çalışıyorlar. Bunu, tozlu bir ortamda bir ay sonra arızalanmaya başlayan ucuz test cihazlarıyla karşılaştırın; ünitelerimiz bu iş için üretilmiştir.
Şimdi her zaman duyduğum bir efsaneye değinelim: "Yüksek voltajlı alanlarda çalışmak için devasa, hantal bir laboratuvar test cihazına ihtiyacım var." Bu artık doğru değil. Modern 3 fazlı TTR test cihazları, alet çantasına sığacak kadar kompakttır ve iş eldivenleriyle bile kullanımı kolay renkli dokunmatik ekrana sahiptir. Bunları çalıştırmak için elektrik mühendisliği diplomasına ihtiyacınız yok; teknik destek ekibimiz tüm müşterilere yerinde eğitim sağlar; böylece trafo merkezinde 5 yıllık deneyime sahip teknisyenler bile test cihazının nasıl kullanılacağını 30 dakika içinde öğrenebilir. Bu önemlidir çünkü sahada 100 sayfalık bir kılavuzu okumaya zamanınız yoktur.

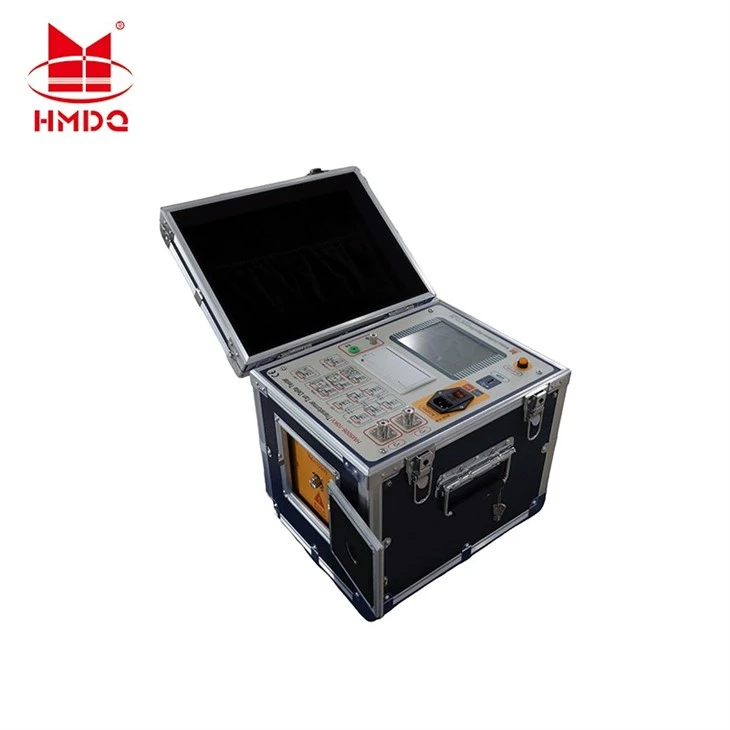

Yüksek gerilim çalışmaları için diğer test ekipmanlarıyla eşleştirmeye ne dersiniz? Diyelim ki 220kV'luk bir transformatörde tam durum değerlendirmesi yapıyorsunuz. Sargı oranını kontrol etmek için önce TTR testini çalıştırırsınız, ardından sargı deformasyonunu kontrol etmek için taşıdığımız Kısa Devre Empedans Test Cihazı ve yalıtım durumunu doğrulamak için Tam Otomatik Dielektrik Kayıp Test Cihazı gibi bir şey kullanırsınız. Bunların hepsi, değiştirilmesi milyonlara mal olan yüksek gerilim varlıkları için kritik olan transformatörün sağlığının tam bir resmini vermek üzere 3 fazlı TTR test cihazlarımızla birlikte çalışır. Bu, doktora gitmek gibidir; yalnızca bir test yaptırmazsınız, her şeyin yolunda gittiğinden emin olmak için bir panel yaptırırsınız. Aynı durum yüksek gerilim transformatörleri için de geçerlidir.
Şimdi bunu desteklemek için bazı gerçek verilere girelim. Yakın zamanda Kuzeybatı Pasifik'te 150'den fazla yüksek gerilim trafosunu işleten bölgesel bir enerji kooperatifiyle bir çalışma yaptık. Yalnızca 34,5 kV'a kadar derecelendirilmiş eski TTR test cihazlarını kullanıyorlardı, bu nedenle 3 fazlı TTR test cihazlarımıza (230 kV'a kadar derecelendirilmiş) geçtiklerinde, transformatör başına test süresinde %92'lik bir azalma gördüler ve 12 ay boyunca yüksek gerilim filolarında 4 gizli arıza tespit ettiler. Bu hatalar toplamda 10.000'den fazla müşteriyi etkileyecek plansız kesintilere yol açacaktı. Bu sadece ekipman için bir kazanç değil; güvenilirlik ve müşteri güveni için de bir kazançtır.
Ama bekleyin, hala sınırlar var. 500kV ve üzeri gibi ultra yüksek voltaj (UHV) transformatörlerle çalışıyorsanız, bu voltaj aralığı için derecelendirilmiş özel bir TTR test cihazı kullanmanız gerekebilir; ancak standart yüksek voltajlı 3 fazlı TTR modellerimiz bile bugün kullanılan yüksek voltaj transformatörlerinin %99'u (11kV ila 230kV) için mükemmel çalışır. UHV uygulamaları için doğru özel ekipmanı bulmanıza da yardımcı olabiliriz, bu nedenle herkese uyan tek bir modelimiz olması söz konusu değildir.
Şimdi asıl soruya geri dönelim: 3 fazlı TTR transformatör dönüş oranı test cihazı yüksek voltajlı ortamlarda kullanılabilir mi? Kısa cevap evet; ancak yalnızca doğru test cihazını seçerseniz, güvenlik protokollerini takip ederseniz ve onu doğru kullanırsanız. Çürük plastik bir kutu içinde gelen eski, ucuz üniteler mi? Hayır, bunlar alçak gerilim atölyeleri için. AB'de ürettiğimiz ağır hizmet tipi, yalıtımlı, gürültü filtreli, taşınabilir olanları mı? Kesinlikle; tam olarak bu iş için tasarlandılar.
Bir trafo merkezi teknisyeni, bir şebeke operatörünün bakım yöneticisi veya yüksek gerilim transformatörlerine sahip bir endüstriyel tesis yöneticisiyseniz, "çoğu zaman" çalışan ekipmanlarla yetinmek zorunda değilsiniz. 3 fazlı TTR test cihazlarımız, mümkün olan en doğru okumaları aldığınızdan emin olmak için çekirdek malzeme kalitesini ve daha önce bahsettiğimleri kontrol etmek için Transformatör Malzeme Analizörü gibi diğer temel araçlarla eşleştirilerek yüksek voltajlı ortamlarda titizlikle test edilir. Ayrıca esnek finansman seçenekleri de sunuyoruz, böylece test ekipmanınızı yükseltmek için peşin olarak büyük miktarda para yatırmanıza gerek kalmaz.
Yüksek gerilim trafo test donanımınızı yükseltmek hakkında konuşmaya hazırsanız buradan ekibimize ulaşın; ister 33kV dağıtım transformatörünü ister 220kV iletim ünitesini test ediyor olun, tüm sorularınızı yanıtlamak için buradayız. Test ekipmanınızın işe uygun olmadığını anlamak için bir arıza olmasını beklemeyin.
