Güç dağıtımında çalışıyorsanız, şebeke iletim ünitelerinin (GTU'ların) trafo merkezlerinizin söylenmemiş yük beygirleri olduğunu bilirsiniz. Yüksek gerilim akımını mahalleler, fabrikalar ve kritik altyapılar arasında güvenli bir şekilde taşırlar; dolayısıyla güvenilirlikleri tartışılamaz. Bu nedenle bunların test edilmesi, özellikle kısmi deşarj (PD) ve AC hipot testleri, kalite kontrolde çok kritik bir adımdır. Bir test ekipmanı tedarikçisi olarak bize en çok sorulan sorulardan biri şu: "GTU PD AC Hipot Test Sisteminin doğruluğu nedir?" Kısa cevap herkese uyacak tek bir cevap değildir çünkü doğruluk, sistemin nasıl kalibre edildiğine, nasıl konuşlandırıldığına ve karşılamak üzere oluşturulduğu standartlara bağlıdır. Bugün, bu test sistemleri için doğruluğun gerçekte ne anlama geldiğini, ekipmanlarımızın nasıl bir araya geldiğini ve bu doğruluğun trafo merkezinizin güvenliği için neden önemli olduğunu açıklayacağım.
Öncelikle jargonu keselim: PD testi, GTU'nun yalıtımının içinde veya yüzeyinde oluşan küçük, görünmez elektrik deşarjlarını ölçer. Bu deşarjlar, plansız kesintilere, ekipman hasarına ve hatta tehlikeli ark parlamalarına yol açabilecek yalıtım arızasının erken uyarı işaretidir. Bu arada AC hipot testi, yalıtımını stres testine tabi tutmak ve gerçek dünyadaki şebeke koşullarını karşılayabildiğini doğrulamak için GTU'nun nominal çalışma voltajından daha yüksek bir voltaj uygular. Buradaki doğruluk yalnızca bir numarayı doğru almakla ilgili değildir; önemli olan, kritik kararlar alırken bu numaraya güvenebilmektir: Bu GTU servise uygun mu, yoksa onarılması veya değiştirilmesi gerekiyor mu?
Şirketimizde GTU test sistemlerini geliştirmek için on yıl harcadık ve doğruluk temel donanımda başlar. Örneğin tasarladığımız Yüksek Gerilim GTU AC Hipot Test Cihazı, IEC standartlarına göre sınıf 0,2 doğruluğa sahip hassas gerilim transdüserleri ve akım sensörleri kullanır. Durun, sınıf derecelendirmesini açıklığa kavuşturalım: 0,2 sınıfı bir sensör, ölçüm hatasının tam ölçekli değerin %0,2'sinden fazla olmadığı anlamına gelir. 200kVA, 500kV AC hipot sistemi için bu, tüm test aralığı boyunca yalnızca 1kV'luk bir voltaj ölçüm hatası anlamına gelir. Bu, tam ölçekte 2,5kV'ye kadar hata oluşturabilecek sınıf 0,5 sensörlere sahip olabilecek daha ucuz sistemlerden çok büyük bir farktır. 345 kV veya daha yüksekte çalışan trafo merkezleri için bu hata marjı, küçük, onarılabilir yalıtım hasarına sahip bir GTU'yu geçmek ile yıkıcı bir arızaya yol açan bir kusuru gözden kaçırmak arasındaki fark anlamına gelebilir.
Ancak doğruluk yalnızca voltaj sensörleriyle ilgili değildir; aynı zamanda PD ölçüm doğruluğuyla da ilgilidir. Kısmi deşarj testi, pikokulomb (pC) kadar küçük sinyallerin tespit edilmesini gerektirir ve test sisteminden gelen çok küçük miktarlardaki elektriksel gürültü bile okumaları çarpıtabilir. Bu nedenle ekipmanımızı arka plan gürültüsünü 5 pC'nin altına düşürecek şekilde geliştirdik; bu, başlangıç aşamasındaki PD'yi tespit etme eşiğinin oldukça altındadır. Sisteminizde 20 pC veya daha yüksek bir gürültü seviyesi varsa, yalıtımın bozulduğunun sinyalini veren küçük PD sinyallerini erkenden kaçırabilirsiniz. Trafo merkezi bakım ekipleri için bu, uzun vadede çok daha maliyetli olan proaktif yükseltmeler yerine daha reaktif onarımlar anlamına gelir. Ayrıca, diğer ekipmanlardan gelen arka plan gürültüsünün yüksek olabileceği yoğun trafo merkezi ortamlarında kullanılmak üzere özel olarak tasarlanmış Ultra Düşük Gürültülü PD GTU Trafo Merkezi Test Ekipmanını da sunuyoruz. Bu sistem, PD sinyallerini gürültüden ayırmak için gelişmiş koruma ve sinyal işleme algoritmaları kullanarak ölçümlerinizin en zorlu ayarlarda bile doğru olmasını sağlar.

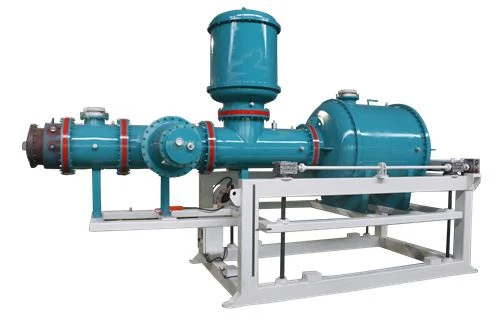

Doğrulukta bir diğer önemli faktör uluslararası standartlara uygunluktur. Bir test sistemi yalnızca takip etmek üzere oluşturulduğu standartlar kadar iyidir ve sunduğumuz IEC 60270 Uyumlu PD GTU Yüksek Gerilim Test Sistemi, PD ölçümü için küresel standart olan IEC 60270'e doğrudan kalibre edilmiştir. IEC 60270, PD testlerinin nasıl yapılması gerektiği, ölçümlerin nasıl yapılması gerektiği ve farklı ekipman türleri için hangi PD seviyelerinin kabul edilebilir olarak değerlendirildiği konusunda katı kurallar ortaya koymaktadır. Piyasadaki birçok ucuz test sistemi PD testi yaptığını iddia ediyor, ancak bunlar IEC 60270'e göre kalibre edilmedi; bu da ölçümlerinin endüstri kıyaslamalarıyla karşılaştırılamayacağı anlamına geliyor. Örneğin, bir GTU'yu uyumlu olmayan bir sistemle test ederseniz ve 15 pC'lik bir PD okuması alırsanız, bunun kabul edilebilir sınırlar içinde olduğunu düşünebilirsiniz, ancak IEC 60270 uyumlu bir sistem aynı okumanın aslında 25 pC olduğunu, yani yeni ekipman eşiğinin üzerinde olduğunu gösterebilir. Bu tutarsızlık, bakım planlamasında maliyetli hatalara yol açabilir.
Kalibrasyon, doğruluğun sıklıkla gözden kaçırılan başka bir parçasıdır. En iyi sensörler bile düzenli olarak kalibre edilmezse zamanla sapacaktır ve bu da test sonuçlarınızın hatalı olmasına neden olabilir. Sistemlerimiz, yıllık kalibrasyonları özel üçüncü taraf ekipmanı olmadan gerçekleştirmenize olanak tanıyan yerleşik kalibrasyon arayüzleriyle, kalibre edilmesi kolay olacak şekilde tasarlanmıştır. Ayrıca, bunu kendi başına yapacak zamanı veya kaynağı olmayan müşterilerimiz için yerinde kalibrasyon desteği de sunuyoruz. Örneğin, GTU'ları uzak bir trafo merkezinde test ediyorsanız, ekipmanınızı fabrikaya geri göndermek yerine, sisteminizin doğruluğunu yerinde doğrulamak için taşınabilir kalibrasyon modülümüzü kullanabilirsiniz. Bu, zamandan tasarruf sağlar ve test operasyonlarınızın aksama süresini azaltır; bu da, sıkı programlarla çalışan bakım ekipleri için büyük bir kazançtır.
Bunu perspektife oturtmak için ortak bir senaryodan bahsedelim. Bir belediye trafo merkezinde bakım müdürü olduğunuzu ve bir yıllık yoğun kullanımın ardından 10 GTU'yu test etmeniz gerektiğini varsayalım. Sistemlerden biri PD özelliği olmayan temel bir AC hipot test cihazı, diğeri sınıf 0,5 sensörlü ve 20 pC gürültülü, uyumlu olmayan bir PD hipot sistemi, üçüncüsü ise sınıf 0,2 sensörlü ve 4 pC gürültülü IEC 60270 uyumlu sistemimizdir. Olabilecekler şu şekildedir: Temel sistemde, yalnızca hipot voltajı için başarılı/başarısız sonucu alırsınız, dolayısıyla bir GTU'da bozulmaya başlayan küçük bir PD sinyalini kaçırırsınız. Bir yıl sonra, bu GTU başarısız oldu ve 12 saatlik bir kesintiye neden oldu ve tahmini olarak 50.000 ABD doları tutarında gelir ve onarım kaybına neden oldu. Uyumlu olmayan sistemle, bir PD sinyali algılayabilirsiniz, ancak okuma 10 pC hatalı olduğundan, GTU'yu değiştirmek yerine tekrar hizmete sokmaya karar verirsiniz. Yine altı ay içinde arızalanır ve aynı maliyetli kesintiye yol açar. Sistemimizle, IEC 60270'e göre hizmet içi GTU'lar için kabul edilebilir sınır dahilinde olan 18 pC'lik tam PD okumasını tespit edersiniz, böylece izlemeye devam eder ve bozulmayı başarısız olmadan yakalarsınız. Bu proaktif yaklaşım paradan tasarruf etmenizi sağlar ve şebekenizin güvenilir kalmasını sağlar.

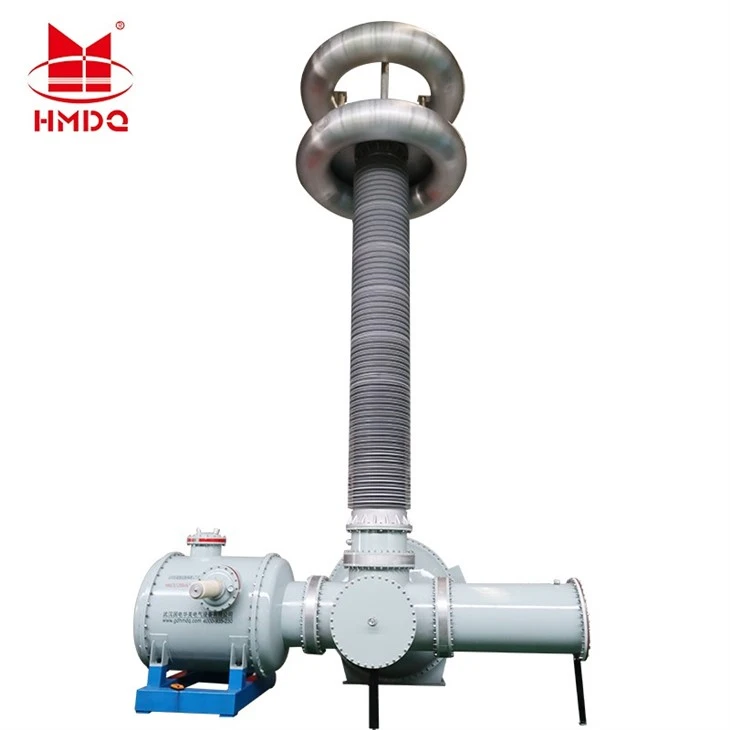

Ayrıca doğruluğu daha da artıran kombine test çözümleri de sunuyoruz. UHF PD Sensörlü Yüksek Gerilim Kombine GTU Test Sistemi, yüzey deşarjlarına karşı geleneksel elektriksel PD ölçümünden daha hassas olan UHF PD algılamayı entegre eder. UHF sensörleri, PD tarafından salınan elektromanyetik sinyalleri alır; bu da onları, elektrikli sensörlerin onları gözden kaçırabileceği GTU yalıtımının dışındaki deşarjları tespit etmek için ideal kılar. Elektrikli PD ölçümünü UHF algılamayla birleştiren birleşik sistemimiz, GTU'nuzun durumuna ilişkin daha eksiksiz bir resim sunarak değerlendirmelerinizin doğruluğunu artırır. Bu, özellikle yüzey bozulmasının yaygın olduğu ve flashover'lara yol açabileceği eski GTU'lar için kullanışlıdır.
Başka bir nokta: doğruluk yalnızca ekipmanın kendisiyle ilgili değildir; onu nasıl kullandığınızla da ilgilidir. Doğru test prosedürlerine uymadığınız takdirde en doğru sistem bile kötü sonuçlar verecektir. Bu nedenle tüm müşterilerimize, test için bir GTU'nun nasıl hazırlanacağından PD ve hipot sonuçlarının nasıl yorumlanacağına kadar her şeyi kapsayan uygulamalı eğitim sağlıyoruz. Ayrıca, her seferinde en doğru değerleri elde etmenize yardımcı olacak, IEC standartlarıyla uyumlu test protokollerini içeren bir kaynak kitaplığımız da mevcuttur. Örneğin hipot testi yaparken voltajı yavaşça yükseltmeniz, gereken süre kadar tutmanız ve test sırasında kısmi deşarj olup olmadığını kontrol etmeniz gerekir. Gerilim artışını hızlandırırsanız, yalıtım üzerinde gerçek çalışma koşullarını temsil etmeyen bir gerilim oluşturabilir ve bu da hatalı sonuçlara yol açabilir. Eğitimimiz ekibinizin doğru adımları nasıl izleyeceğini bilmesini sağlar, böylece test doğruluğunuz tutarlı kalır.
Şimdi yaygın bir efsaneye değinelim: "Daha yüksek voltaj, daha fazla doğruluk anlamına gelir." Bu mutlaka doğru değil. 500kV'lik bir sistem, voltajın daha yüksek olması nedeniyle 200kV'lik bir sistemden daha iyi bir doğruluğa sahip değildir; doğruluk sensörlere, kalibrasyona ve gürültü azaltımına bağlıdır. Örneğin, Güç Frekansı AC Dayanım Gerilimi Test Sistemimiz, tümü aynı sınıf 0,2 sensör doğruluğuna ve düşük gürültü seviyelerine sahip, 5kV ila 500kV aralığında mevcuttur. Yani ister düşük voltajlı bir dağıtım GTU'sunu ister yüksek voltajlı iletim GTU'sunu test ediyor olun, aynı güvenilir doğruluğu elde edersiniz. Bu tutarlılık, birden fazla ekipman türünü test eden filolar için çok önemlidir, çünkü standartlarınızı kullandığınız sisteme göre ayarlamanıza gerek yoktur.
Peki ya uzun vadeli doğruluk? Zamanla ekipmanlar yıpranabilir ancak sistemlerimiz, zorlu ortamlarda günlük kullanımda bile doğruluğunu 10 yıldan fazla koruyan dayanıklı bileşenlerle üretilmiştir. Korozyona dayanıklı kabinler, sıcaklığı stabilize edilmiş sensörler ve yalıtılmış elektronik cihazlar kullanıyoruz, böylece ölçümlerinizi doğru tutmak için sık sık parça değiştirmenize gerek kalmıyor. Müşterilerimizin birçoğu GTU test sistemlerimizi 15 yıldır kullanıyor ve kalibrasyon sonuçları hala sınıf 0,2 spesifikasyonu dahilinde; bu da tasarımımızın kalitesinin bir kanıtıdır.
Doğruluk ihtiyaçlarınızı karşılayan bir sistemi nasıl seçeceğinizi hâlâ merak ediyorsanız işte hızlı bir kontrol listesi: Sınıf 0,2 veya daha iyi voltaj sensörlerine, PD testi için 10 pC'nin altındaki gürültü seviyelerine, IEC 60270 uyumluluğuna ve yerleşik kalibrasyon araçlarına sahip sistemleri arayın. "Düşük maliyetli" reklamı yapan ancak sensör sınıfından veya gürültü seviyesinden bahsetmeyen sistemlerden kaçının; bunlar size güvenilmez sonuçlar verecek olanlardır. Şirketimizde doğruluk konusunda hassas davranmıyoruz çünkü trafo merkezinizin güvenilirliğinin buna bağlı olduğunu biliyoruz.
GTU PD AC Hipot Test Sistemlerimizin test doğruluğunuzu nasıl geliştirebileceği hakkında daha fazla bilgi edinmeye hazırsanız veya kalibrasyon veya uyumlulukla ilgili özel sorularınız varsa sizinle konuşmak isteriz. İster tek bir GTU'yu test ediyor olun ister filo çapında bir test programı oluşturuyor olun, ihtiyaçlarınıza uygun doğru sistemi bulmanıza yardımcı olabiliriz. Bir demo planlamak veya gereksinimlerinizi tartışmak için bugün bizimle iletişime geçin.
Referanslar
IEC 60270:2000, Yüksek voltaj test teknikleri – Kısmi deşarj ölçümleri. Uluslararası Elektroteknik Komisyonu, Cenevre, 2000.
IEEE Std 400.2-2018, Güç Transformatörlerinin, Reaktörlerin ve Şönt Reaktörlerin Kısmi Deşarj Testi için IEEE Kılavuzu. Elektrik ve Elektronik Mühendisleri Enstitüsü, New York, 2018.
"Kısmi Deşarj Ölçümü Doğruluğu: Trafo Merkezi Bakımı için En İyi Uygulamalar." Uluslararası Büyük Elektrik Sistemleri Konseyi (CIGRE), 2021.
